Кінські сили, момент, що крутить, і розгін від 0 до 60 миль/год. Ці параметри заповнювали брошури і розпалювали інтерес серед автолюбителів. Однак, якщо ви не вмієте керувати автомобілем або підтримувати його зчеплення з асфальтом, сира потужність двигуна буде витрачена марно. Через це розрив інженери відразу після освоєння чотиритактного двигуна внутрішнього згоряння звернулися до систем підвіски. Йдеться не про прискорення автомобіля. Йдеться про те, щоб зробити його керованим.
Теоретично робота автомобільної підвіски може здатися простою, але на практиці вона складна. Вона максимізує тертя між шинами та дорожнім покриттям. Забезпечує стійкість при рулюванні. Завдяки цьому пасажири не відчувають, як автомобіль котиться камінчиками. Щоб зрозуміти, як вона працює, ми маємо спочатку розглянути, навіщо вона існує.
Якби дорожнє покриття було абсолютно рівним, підвіска була б надмірністю. Але це негаразд. Навіть на нещодавно покладених шосе є дрібні дефекти, які заважають колесам вашого автомобіля. Ці невеликі нерівності створюють силу. Відповідно до закону Ньютона про рух, всі сили мають величину та напрямок. Коли колесо наїжджає на купину, сила штовхає колесо вгору і вниз перпендикулярно поверхні. Її величина залежить від розміру перешкоди. Велика купа впливає сильніше, ніж крихітна порошинка. У будь-якому випадку колеса відчувають вертикальне прискорення.
Еволюція конструкції підвіски
Ранні моделі підвіски були грубими. Ресори. Жорсткі осі. Вони працюють, але всі удари передаються безпосередньо на шасі. Сучасні системи поєднують пружини та амортизатори, щоб ізолювати кузов від цих вертикальних прискорень. Пружини поглинають енергію удару. Амортизатори (демпфери) контролюють коливання пружини. Без них автомобіль завжди підстрибував би після наїзду на купину.
Мета полягає у підтримці постійного контакту між шинами та дорогою. Тут стає зрозумілим, як система підвіски покращує керованість. Коли контакт шини втрачається, ви втрачаєте вхідні дані кермового керування. Ви втрачаєте гальмівне зусилля. Ви втрачаєте зчеплення. Геометрія підвіски відіграє тут велику роль. Вона визначає, як колесо переміщається щодо дороги при стисканні та відбої.
Напрями розвитку технологій підвіски
Технології змінюють правила гри. Активні системи підвіски використовують датчики для виявлення стану дороги заздалегідь. Вони регулюють демпфування за мілісекунди, щоб заздалегідь протидіяти нерівностям. Йдеться не лише про комфорт. Йдеться про продуктивність. Коли навантаження на шини залишається постійним, водій може агресивніше проходити повороти, не втрачаючи зчеплення.
Майбутнє підвіски включає ще найкращу інтеграцію з динамікою автомобіля. Система з комп’ютерним керуванням регулює жорсткість відповідно до режиму керування. Спортивний режим збільшує демпфування і робить реакцію керма гострішою. Режим комфорту пом’якшує налаштування, щоб згладжувати дорожні нерівності. Ця адаптивність стає нормою для автомобілів високого класу.
Чому підвіска важлива для кожного водія
Багато водіїв ігнорують підвіску доти, доки щось не зламається. Тоді вони помічають це. Стук. Неясне відчуття кермового керування. Автомобіль, який сидить надто низько. Це ознаки зношування. Важелі, сайлентблоки та стійки з часом зношуються. Їхня заміна може відновити передбачувані характеристики керованості автомобіля. Йдеться не лише про комфорт. Йдеться про безпеку.
Розуміння того, як працює підвіска автомобіля, може допомогти водіям зрозуміти інженерні принципи, що лежать в основі щоденних поїздок. Це складна система, яка балансує між суперечливими цілями. Комфорт проти контролю. Стійкість проти адаптивності. Найкращі підвіски керують
Якщо колеса вашого автомобіля жорстко прикріплені до кузова, всі вертикальні удари від дороги безпосередньо впливатимуть на раму. Жодного демпфування. Жодних компромісів. Рама підстрибуватиме в унісон із шинами, створюючи трагічний ритм. Достатньо сильний удар може навіть змусити колеса втратити контакт із покриттям. Тоді гравітація різко поверне вас назад. Це вже не кермування. Це покарання.
Нам справді потрібна система, здатна розсіювати вертикальну енергію коліс. Шини повинні слідувати за нерівностями дороги, тоді як салон залишається рівним, вільним від перешкод та безпечним.
Тут вступає в гру динаміка автомобіля. Вона вивчає сили, що діють на автомобіль, що рухається. Для цього не потрібна міра з фізики, але необхідно розуміти, навіщо потрібна підвіска, щоб вона перестала здаватися чимось магічним. Більшість інженерів ділять цю область дві основні частини.
- Комфорт їзди : Зручність використання автомобіля на нерівних дорогах.
- Керування : Наскільки безпечно автомобіль може розганятися, гальмувати і проходити повороти, не руйнуючись.
Це не просто рекламні терміни. Вони засновані на трьох базових принципах: ізоляція від дороги, зчеплення з дорогою та проходження поворотів. Інженери роками налаштовують геометрію, жорсткість пружин та демпфування, щоб збалансувати ці суперечливі цілі.
| Принципи Проблеми Цілі проектування |
| :— | :— | :— |
| Ізоляція від дороги | Запобігає проникненню дорожнього шуму та вібрацій у салон. | Різниця між масою кузова автомобіля та масою безпружинних мас (колес). |
| Зчеплення з дорогою | Утримує шину в контакті з дорогою та забезпечує тягу при розгоні та гальмуванні. | Підтримка постійного тиску у плямі контакту. |
| Проходження поворотів | Контролює бічну силу під час повороту. | Мінімізація кренів кузова та максимізація зчеплення. |
«Жорстка підвіска забезпечує чітку керованість, але робить їзду болісно жорсткою. М’яка підвіска забезпечує комфорт, але знижує контроль. Мистецтво полягає у пошуку золотої середини.»
Наведена таблиця показує, як інженери прагнуть вирішити унікальні проблеми кожного принципу. Це стала боротьба. Ви не можете отримати спортивний автомобіль, такий же комфортний, як розкішний седан, не пожертвувавши чимось однією з цих якостей. Такою є реальність машинобудування.

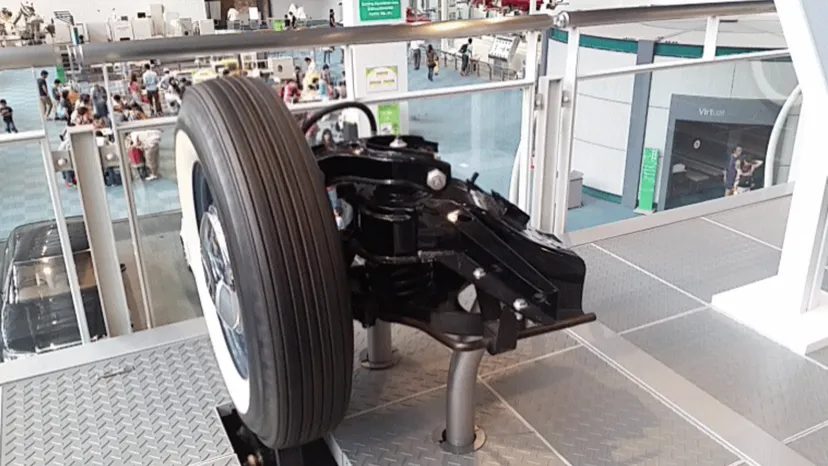

Як компоненти підвіски автомобіля контролюють сили, що виникають від дорожнього покриття
Рама – це скелет. Підвіска – це м’язи та нерви, які з’єднують цей скелет з дорогою. Вона виконує всю тяжку роботу за вас. Без неї кожен камінчик зламав би вам хребет. Кожна яма зруйнувала б ваші колеса. Давайте розглянемо детальніше, як працює ця система, від рами до конкретних компонентів, що утримують шини на місці.
Поділ на безпружинні та підресорені маси
Насамперед, вам потрібно зрозуміти дві маси автомобіля. Це важливо задля розуміння реакції підвіски.
Пресорена маса — це все, що підтримує підвіска. Кузов, двигун, пасажири. Ця маса знаходиться над пружиною.
Непідресорена маса — це все, що знаходиться під пружиною. Колеса, гальмівні компоненти, нижні важелі. Ця маса рухається вгору і вниз разом із дорожнім покриттям.
Мета будь-якого налаштування підвіски – мінімізувати безпружинну масу. Чому? Тому що важкі колеса найважче контролювати. Тяжкі колеса реагують на удари повільніше, ніж легені. Вони перестрибують через нерівності, замість щільно прилягати до них. Ось чому легкі легкосплавні диски такі популярні. Справа не лише у зовнішньому вигляді. Поліпшується керованість.
Важелі та сайлентблоки
Важель – найважливіша ланка між рамою і маточиною колеса. Зазвичай, це важіль у формі літери А (A-arm) або поперечний важіль. Він визначає, як мають рухатися колеса.
- Верхній важіль (UCA): Зазвичай зустрічається на двоважільній підвісці. Визначає верхнє положення колеса.
- Нижній важіль (LCA): Є майже на всіх автомобілях. Підтримує вагу автомобіля.
Ці важелі повертаються на сайлентблоках. Сайлентблок – це гумовий або поліуретановий елемент втулки, який гасить зв’язок між металевим важелем і кузовом. Вони поглинають шум та вібрації. Без них ваш автомобіль би стукав і виходив з ладу.
Коли сайлентблоки зношуються, у колесі з’являється люфт. Кермо стає нечітким. Автомобіль « нишпорить » трасою . Це не фатальна поломка. Але це неакуратна несправність.
Пружина
Функція пружини проста. Вона підтримує вагу автомобіля.
Коли колесо наїжджає на купину, пружина стискається. Якщо колесо провалюється до ями, пружина виштовхує його назад. Вона накопичує енергію.
Існують різні типи пружин.
- Гвинтові пружини: Найпоширеніші. Мають спіральну форму. Використовуються разом із стійками Макферсон та незалежною задньою підвіскою.
- Ресори: Складені шари металу. Часто зустрічаються на вантажівках та старих потужних автомобілях (muscle cars). Прості. Надійні. Важкі.
- Торсіонні балки: Сталевий стрижень, який скручується для створення опору. Використовуються на деяких Land Rover та старих Corvette.
- Пневморесори: Надувні повітряні камери. Використовуються в люксових автомобілях та системах пневмопідвіски. Регульована висота кузова.
Жорсткість пружини визначає жорсткість підвіски. Вища жорсткість пружини означає жорсткішу їзду. Низька жорсткість пружини означає м’яку, ватну їзду. Це компроміс між комфортом та керованістю.
Амортизатор
Пружини контролюють величину ходу. Амортизатор контролює швидкість руху.
Без амортизаторів автомобіль підстрибуватиме, як м’яч на батуті. Ви потрапляєте
Підвіска це не окремий вузол, прикручений до кузова вашого автомобіля. Це одна з ключових опор кузова та загальна назва всіх механічних систем, розташованих під металевим корпусом. Вона має конструкцію, що підтримує вагу двигуна та кузова автомобіля. У центрі знаходиться кермо, шини, що «зчіпляються» з асфальтом, і сама підвіска. Цей вузол бере на себе вагу, поглинає удари від дороги та утримує колеса у потрібному положенні. Це лише один елемент набагато складнішої головоломки.
Однак три компоненти відіграють ключову роль у цій головоломці: пружини, амортизатори та стабілізатори поперечної стійкості. Почнемо із пружин.
4 типу пружин
Не всі сучасні автомобілі використовують однаковий принцип підвіски. Інженери вибирають одну з чотирьох базових схем залежно від кліренсу, вантажопідйомності та бажаних характеристик ходу.
Гвинтові пружини — це вибір за замовчуванням для більшості легкових автомобілів. Уявіть собі суцільний пружний стрижень, зігнутий у спіраль. Коли колесо наїжджає на яму, пружина стискається, накопичуючи енергію, а потім розширюється, повертаючи колесо у вихідне положення. Просто. Ефективно.
Ресори виглядають інакше. Це стоси металевих смуг (званих «листками»), склеєні та стягнуті разом. Ця конструкція походить від часів кінних возів. Американські виробники покладалися ними до середини 1980-х років. Вони досі встановлюються на пікапи і великі вантажівки, де вантажопідйомність важливіша за плавність ходу.
Торсіонні пружини засновані на крученні, а не на стисканні. Один кінець прикріплений до кузова шасі, а інший – до важеля підвіски (або “лапки”). Коли колесо піднімається, важіль штовхає сталевий вал, змушуючи його скручуватись. Пружний ефект виникає за рахунок опору валу. Європейські бренди люблять цю конструкцію. Те саме можна сказати про компанії Packard і Chrysler в США в 1950-х і 1960-х роках. Ефективно, компактно, заощаджує місце у колісній арці.
Пневморесори використовують стиснене повітря у гумовій або тканинній камері між віссю та кузовом. Повітря діє як пружне середовище. Вони використовуються в автомобілях класу люкс для підтримки постійної висоти кузова, незалежно від навантаження. Але не вважайте, що це нова технологія. У баггі використовувалися шкіряні діафрагми, що працюють за тим самим принципом. Гумові аналоги стали популярними у 1930-х роках, а сьогодні активні пневматичні підвіски поширені в автомобілях класу люкс та позашляховиках.
Суцільна маса і непов’язана маса
Розташування цих пружин змінює поведінку автомобіля. Інженери ділять масу транспортного засобу на дві категорії: суцільну масу і незв’язану масу.
Суцільна маса відноситься до всіх компонентів, що підтримуються пружинами, таким як салон, двигун, трансмісія та кузов.
Незв’язана маса – це все, що знаходиться під пружинами. Колеса, шини, гальма, частини підвіски.
Жорсткість пружини визначає те, як рухається суцільна маса. М’яке налаштування пружин, аналогічне тій, що використовується в Mercedes-Benz C-Class, захищає пасажирів від ударів. Хід дуже плавний. Дуже зручне. Але це також означає, що кузов більше крениться в поворотах, присідає при розгоні та пірнає при різкому гальмуванні.
Більш жорстке налаштування, як Mazda Miata MX-5, передає більше текстур дорожнього покриття в салон. Вона менш прощає нерівності доріг. Але вона утримує автомобіль у горизонтальному положенні. Найменший крен кузова означає, що ви можете агресивно проходити повороти, не втрачаючи контролю.
Розробка пружин для балансу між комфортом і керованістю подібна до ходьби канатом. Лише пружин для вирішення цієї проблеми недостатньо.
Чому одних тільки пружин недостатньо
Пружини добре поглинають кінетичну енергію. Вони її накопичують. Пружина стискається при наїзді на нерівність. Однак коли вона повністю стиснута, вона відскакує. Вивільняє накопичену енергію у кузов. Без чого-небудь, що могло б гасити вібрації, ваш автомобіль підстрибуватиме вгору і вниз, як гумовий м’яч, при наїзді на нерівність.
Тут у гру вступають амортизатори.
Як амортизатори гасять коливання пружин і керують динамікою автомобіля
Без структури, що демпфує, автомобільні пружини не тільки поглинають енергію, а й віддають її. Безумство. Ви побачите, як підвіска розгойдуватиметься на власній частоті, поки вся кінетична енергія не буде витрачена. Транспортний засіб, що складається тільки з пружин, схожий на батут на колесах. Непідконтрольно. Небезпечно.
Рішенням є амортизатори (або демпфери). Їхнє завдання — контролювати небажані рухи пружини за допомогою процесу, званого демпфуванням. Вони уповільнюють вібрацію. Знижують їхню амплітуду. Перетворюють кінетичну енергію руху підвіски на теплову енергію і розсіюють її через гідравлічне масло. Щоб зрозуміти, як це працює, потрібно заглянути всередину пристрою.
Усередині амортизатора
Представте амортизатор як масляний насос, розташований між рамою та колесами вашого автомобіля. Верхній кронштейн з’єднаний з рамою або масою кузова, що несе. Нижній кронштейн кріпиться до осі або колісного вузла (неслизька маса).

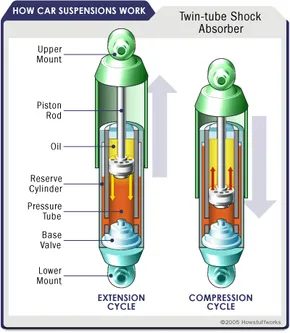

Найбільш поширеною є конструкція з двома трубками. Ось її архітектура:
* Верхній кронштейн з’єднаний із штоком поршня.
* Шток з’єднаний з поршнем.
* Поршень розташований усередині трубки, заповненої гідравлічним маслом.
Внутрішня трубка є робочою (тиск). Зовнішня трубка – резервної. У резервній трубці міститься надлишок рідини.
Коли колесо наїжджає на нерівність, пружина стискається та розпрямляється. Ця енергія передається через верхній кронштейн на амортизатор і шток поршня на сам поршень. У поршні є невеликий отвір. При русі вгору і вниз робочою трубкою рідина просочується крізь нього. Отвір дуже маленький. Тиск високий. Проходить лише невелика кількість рідини. Це обмеження знижує швидкість поршня. Отже, сповільнюється рух пружини.
Цикли стиснення та відбою
Ефект проявляється у два різні періоди: стиснення та відбій.
- Стиск: Поршень рухається вниз, стискаючи гідравлічну рідину в камері під ним.
- Відбій: Поршень рухається до верхньої частини робочої трубки, стискаючи рідину в камері над ним.
У типовому легковому автомобілі або легкій вантажівці опір у циклі відбою більше, ніж опір у циклі стиснення. Чому це важливо? Цикл стиснення контролює рух нековзної маси (колесо/вісь). Цикл відбою контролює більш важку ковзну масу (рама/кузов).
Швидкісне демпфування
Усі сучасні амортизатори чутливі до швидкості. Чим швидше рухається підвіска, тим більше опір, що створюється нею. Завдяки цьому амортизатори адаптуються до дорожніх умов. Вони контролюють небажані рухи, такі як:
* розгойдування
* крени
* присідання при гальмуванні
* присідання при розгоні
Демпфери: Стійки та стабілізатори поперечної стійкості
Як працюють елементи підвіски: стійки, стабілізатори поперечної стійкості, конструкція передньої осі
Пружина по суті є амортизатором, укладеним у гвинтову пружину. Вона виконує подвійну функцію. Вона гасить коливання як традиційні амортизатори, але також служить структурним каркасом підвіски. Це важлива відмінність. Амортизатори лише регулюють швидкість перерозподілу ваги. Вони не можуть підтримувати вагу автомобіля. Стійки виконують обидві функції. Ця відмінність важлива, тому що зношені стійки можуть вплинути на безпеку. Якщо стійка вийде з ладу, автомобіль сильно розгойдуватиметься з боку в бік і вперед-назад. Шини втратить зчеплення. Гальмування погіршиться. Управління стане непередбачуваним.
Функція стабілізатора поперечної стійкості
Стабілізатори поперечної стійкості (або антикрени) підвищують стійкість автомобіля під час руху. Вони працюють у зв’язці з амортизаторами та пружинами. Стабілізатор – це металевий стрижень, що охоплює всю вісь. Він з’єднує ліву та праву підвіски.
Коли одне колесо наїжджає на нерівність і піднімається нагору, стрижень передає цей рух на протилежне колесо. В результаті їзда стає плавнішою. Зменшується крен кузова. Це важливо при проходженні поворотів. Тому майже всі сучасні автомобілі оснащені цим пристроєм. Якщо його немає, ви можете легко встановити його за допомогою комплекту від стороннього виробника.
Конструкція передньої підвіски
Досі ми розглядали пружини та амортизатори окремо. Але автомобілі влаштовані негаразд. Усі чотири колеса працюють разом у двох різних системах: парі передньої осі та парі задньої осі. У більшості автомобілів передня та задня підвіски різняться.
Конструкція залежить від одного питання: чи з’єднані колеса жорсткою віссю чи вони рухаються незалежно? Пов’язана конструкція – це залежна система. Незалежна конструкція дозволяє кожному колесу реагувати на нерівність дороги, не впливаючи на інші колеса. Почнемо із передньої частини.
Незалежні передні підвіски
Незалежна передня підвіска використовує міцну вісь для з’єднання передніх коліс. Уявіть собі товстий металевий стрижень, що проходить під передньою частиною автомобіля. Листова ресора та амортизатор утримують її на місці. Така конструкція поширена у вантажівках та важких транспортних засобах. Вона більше не зустрічається у звичайних легкових автомобілях. Занадто жорстка для комфортної повсякденної їзди.
Незалежні передні підвіски
Тут передні колеса можуть рухатися вільно та незалежно один від одного. Найбільш поширеним варіантом є стійка Макферсона. Ерл С. Макферсон із General Motors розробив цю конструкцію в 1947 році. Вона домінувала у європейських автомобілях та поширилася по всьому світу.
Стійки Макферсона поєднують амортизатор і гвинтову пружину в компактний вузол. Це заощаджує місце. Знижується вага. Це ідеально підходить для платформ з переднім приводом, де двигун та трансмісія знаходяться у моторному відсіку. Це ефективне вирішення складної проблеми.
«Стійки Макферсона поєднують амортизатор і гвинтову пружину в єдиний вузол. Це забезпечує більш компактну та легку підвіску для використання в автомобілях із переднім приводом.»
Чому ця модель така популярна? Просто. Вартість. Ефективність компонування. Але чи ідеальна вона? Ні. Є обмеження при екстремальних навантаженнях. Тим не менш, вона забезпечує гарний баланс між комфортом та вартістю для більшості автомобілістів. Задня підвіска розповідає зовсім іншу історію.
Підвіска з подвійними поперечними важелями, також відома як підвіска на А-подібних важелях або важільних підвісках, як і раніше, є основою незалежних передніх підвісок. Це не просто жорстка конструкція, а набір вузлів, які зазвичай використовують два важелі типу «вилки», щоб утримувати колесо в заданому положенні. Кожен важіль має дві точки кріплення до кузова (шасі) та одну точку кріплення до маточини колеса. Разом вони підтримують амортизатор та гвинтову пружину, які відповідають за гасіння дорожніх вібрацій.
Така форма дозволяє інженерам точно контролювати сходження коліс (camber), тобто ступінь їх нахилу всередину чи назовні. Цей контроль допомагає мінімізувати крени кузова та підтримувати плавність кермового керування. Завдяки цим перевагам така конструкція часто використовується на передніх колесах великих транспортних засобів.
Тепер перенесемо фокус на задню частину.
Незалежна задня підвіска
Якщо задні колеса з’єднані нерозрізною балкою, підвіска зазвичай проста. Зазвичай використовуються листові або гвинтові пружини. При використанні листових ресор металеві листи безпосередньо кріпляться до провідної осі. Кінці цих листів болтами кріпляться до кузова, а амортизатори кріпляться до точок кріплення. Американські виробники десятиліттями віддавали перевагу цій простій та надійній конструкції.
Аналогічний результат можна отримати, замінивши листові ресори гвинтовою пружиною. У цьому випадку пружина та амортизатор можуть бути встановлені як єдиний блок або у вигляді окремих компонентів. Поділ дозволяє зробити пружину компактнішою, звільняючи цінний простір у кузові.
Незалежна задня підвіска
Якщо і передня, і задня підвіски є незалежними, всі чотири колеса встановлюються та підвішуються окремо. В автомобільній рекламі часто вихваляються наявністю «незалежної підвіски всіх чотирьох коліс». Технічно будь-яка незалежна система, що використовується спереду, може застосовуватися ззаду, включаючи описані раніше конструкції з подвійними поперечними важелями або стійками Макферсона.
Проте є важливі відмінності. Задня вісь не має кермового механізму – вузла з шестернею, який повертає колеса з боку на бік. Без необхідності рульового управління незалежна задня підвіска може бути спрощеною версією передньої підвіски. Принципи роботи та демпфування залишаються незмінними, але складність конструкції дещо знижується.
Далі ми розглянемо підвіски спеціальних транспортних засобів.
Історичні підвіски
Проблема «відчуття кожної нерівності» така ж стара, як і колісний транспорт. В екіпажах та візах XVI століття для вирішення цієї проблеми кузов підвішували на шкіряних ременях, прикріплених до чотирьох стійк, з’єднаних з шасі, що нагадувало перевернутий стіл. Ця система називалася підвіскою, оскільки кузов був підвішений до шасі. Цей термін досі визначає цілу категорію рішень.
Такий підхід з підвісним кузовом не є справжньою пружинною системою, але дозволяє кузову автомобіля та колесам рухатися незалежно один від одного. Конструкції напівеліптичних ресор (часто званих підводними ресорами) швидко витіснили шкіряні ремені. Вони широко використовувалися у фургонах, диліжансах та каретах, часто як на передній, так і на задній осях. Однак у них є й недоліки: вони допускають поздовжні коливання та схильні підвищувати центр тяжіння транспортного засобу. Інженери розробляли ефективніші пружинні системи, щоб забезпечити плавніший хід, коли на дорогах з’явилися автомобілі з двигуном.
Спеціалізовані підвіски: Baja Bug
Baja Bug
Вольфсваген Жук призначений не тільки для тихих тупикових вуличок передмість. Він став символом позашляхового стилю. Важливу роль відіграє компонування. Низький центр важкості. Двигун розташований на задній осі. Таке зміщення ваги забезпечує двопривідним «жукам» неймовірне зчеплення на піску та ґрунті, а також робить їх більш маневреними порівняно з повнопривідними вантажівками. Але ж штатна підвіска? Марна для гонки Baja 1000.
Платформу необхідно модифікувати, щоб вона витримувала суворі пустельні умови. Оригінальні торсіонні балки встановлювалися на більшість автомобілів “Жук” з 1936 по 1977 рік. Майстри-будівельники підняли рівень планки, коли мова зайшла про встановлення потужних позашляхових шин. Стійки амортизатора були замінені більш довгими, щоб підняти кузов і максимізувати хід коліс. Деякі ентузіасти перебудовники повністю демонтують торсіонні балки. Замість них вони встановлюють системи coil-over. Ці післяпродажні агрегати поєднують пружини та амортизатори в єдиний регульований блок.
Результатом стає екстремальна робота підвіски. Колеса можуть переміщатися по вертикалі більш ніж 20 дюймів (50 див) кожному кінці. Машини не просто їдуть пересіченою місцевістю. Вони підстрибують шляхом, як камінь, що відскакує від води, долаючи нерівності типу «гребінка».
Спеціалізовані підвіски: гонщики Формули-1
Машини Формули-1 це не просто швидкі транспортні засоби. Це фізичні експерименти, що рухаються. Йдеться про легкий композитний корпус, ревучий двигун V10 і аеродинаміку такої агресивності, що вона створює притискну силу, що перевищує вагу самого автомобіля. Однак аварії можуть статися, якщо ви не контролюєте свою швидкість. Саме тому технічні правила цього виду спорту є настільки суворими. Ціль? Дозволити водієві, а не електроніці виконувати роботу.
Візьмемо підвіску. Ці правила забороняють активне комп’ютерне керування системою. Не може бути автомобіля, який використовує датчики та виконавчі механізми для динамічного регулювання дорожнього просвіту. Натомість всі автомобілі повинні використовувати звичайну багатоважільний підвіску. По суті, це складніша версія конструкції з двома поперечними важелями (double-wishbone), яка зустрічається на дорогих дорожніх велосипедах, але доведена до максимуму.
Як працює геометрія подвійного поперечного важеля
Давайте розберемо конструкцію із двома поперечними важелями. Для керування колесами використовуються дві важелі стійки у формі літери А. Одна стійка розташована над іншою. Кожна стійка має три точки кріплення: дві прикріплені до шасі, а одна до ступиці колеса. Кожне з’єднання є шарнірним. Таке налаштування дає інженерам повний контроль над збіжністю та розвалом колеса. Це забезпечує точний контроль присідань (squats), присідань при гальмуванні (dives) та присідань при прискоренні (lifts), що неможливе під час використання простих виносних опор.
Але тут Формула-1 стає дивною. Якщо подивитися на бік автомобіля Формули-1, ви не побачите пружин чи амортизаторів, встановлених вертикально поряд із колесами. Я також не бачу їх прямого підключення до важеля управління.
Дистанційна підвіска: система штовхачів
У автомобілях Формули-1 пружини та амортизатори встановлені горизонтально вздовж бічної частини підкрилка (sidepod). Це дистанційна підвіска. Для перетворення вертикального руху колеса на горизонтальний рух, необхідний для стиснення пружини, використовується хитрий зв’язок між штовхачами (push rods) і тягами (pull rods).
Коли колесо наїжджає на нерівність, воно рухається нагору. Цей рух фіксується штовхачем, прикріпленим до нижнього важеля управління. Толкатель тисне на коромисло, що обертається і стискає горизонтальну пружину. Амортизатори працюють разом та регулюють коефіцієнт стиснення. Результат? Підвіска, яка є неймовірно жорсткою та чуйною, але при цьому легкою.
Чому це важливо для швидкості
Ця конструкція потрібна не лише для комфорту. Вся справа в аеродинаміці. Переміщуючи частини підвіски подалі від прямого повітряного потоку навколо коліс, інженери можуть створювати більш чисту форму кузова. Форма бічних понсонов (side cushions) дозволяє ефективніше спрямовувати повітря до заднього дифузора. Це компроміс між покращеною аеродинамікою та механічною складністю.
Багатоважільна система дозволяє проводити тонке налаштування. Інженери можуть змінювати передатне відношення штовхача, щоб змінити ступінь стиснення пружини за певного ходу колеса. Таким чином ви можете налаштувати автомобіль під певні траси. Для Монако потрібні м’які пружини та низький дорожній просвіт, щоб максимізувати механічне зчеплення. Для Спа потрібні жорсткіші пружини, щоб впоратися зі швидкими поворотами і великими бортиками.
Форма важеля та гнучкість з’єднань дають інженерам абсолютний контроль над кутом установки колеса та динамікою автомобіля, такий як присідання при прискоренні, присідання при гальмуванні та крени.
Це тонкий баланс. Якщо підвіска занадто м’яка, автомобіль занадто сильно крениться і втрачає аеродинамічність. Якщо вона занадто жорстка, шини втратять контакт із трасою, і автомобіль зірветься у стіну. Водій відчуває кожну нерівність, кожен борт і кожну зміну зчеплення.
Золоте століття американських хот-родів тривало з 1945 по 1965 рік. Майстри цього періоду модифікували автомобілі та транспортні засоби. Вони перебудовували їх із нуля. На відміну від Бага-Бага, який базувався на шасі Volkswagen, хот-роди народжувалися з хаотичної колекції автомобілів, випущених до 1945 року. Ці старі машини стали ідеальним полотном. Хоча їхні кузови та рами були, як правило, міцними, їх оригінальні силові агрегати застаріли. То була не помилка, а особливість. Хот-родери хотіли позбавитися слабких двигунів і коробок передач, щоб звільнити місце для надійних і ефективних силових установок, таких як Ford Flathead V8 або Chevrolet V8.
T-Bucket — одна з найзнакових інтерпретацій цієї ідеї. Вона базувалася на Ford Model T та стала символом тієї епохи. Але оригінальна підвіска T була розроблена в іншу добу. Інженери Ford віддавали пріоритет кліренсу та великому ходу підвіски, щоб адаптуватися до грубих, примітивних доріг 1930-х років. Передня частина мала міцну вісь у формі двотаврової балки (I-beam), листові ресори у формі літери U та тягу радіуса у формі важеля, що оберталася навколо кульового пальця трансмісії.
Після Другої світової війни будівельникам потрібно було не просто збільшення дорожнього просвіту. Їм потрібна була швидкість, а швидкість потребує стабільності. У міру того як ентузіасти почали переходити на більші та тяжкі двигуни Cadillac і Lincoln, оригінальна конфігурація з тягою радіусу стала тягарем. Вона не витримувала крутного моменту чи розподілу ваги. Рішенням стала проста, але ефективна зміна: роздільний важіль (split wishbone). Будівельники досягли зниження на 1 дюйм (2,5 см), видаливши центральний шаровий шарнір і прикріпивши кінець важеля безпосередньо до лонжерону рами. Це не кардинальна зміна, але вона значно покращує керованість автомобіля.
Якщо виробник вирішує зменшити висоту кузова на дюйм або більше, йому потрібен радикальніший підхід. На сцену виходить Bell Auto. У 1940-х і 1950-х роках компанія пропонувала осі з опущеними трубами (drop tube axles), які знижували хот-род відразу на 5 дюймів (13 см). Ці осі виготовлялися з гладких сталевих труб, а не з масивних кованих балок у формі двотавра, як раніше. Цей дизайн має дві переваги. З аеродинамічного погляду гладкі труби краще розтинають повітря. З естетичного погляду хромування перевершує грубу ковану сталь, надаючи вашому хот-роду його фірмовий блиск.
Але не всі були переконані. Критики стверджують, що жорсткість трубчастих осей – це палиця з двома кінцями. Вона виглядає ефектно і добре веде себе на рівних дорогах, але не має достатньої маневреності для поглинання непередбачуваних навантажень реальної їзди. Жорсткий вал не амортизує. Він просто передає зусилля.
Щоб вирішити проблему жорсткості, будівельники вибрали підвіску з чотирма тягами (four-bar suspension). Ця система використовує чотири різні точки кріплення, щоб відокремити вісь від рами (дві на осі та дві на рамі). Шарніри типу “авіаційний” (rod ends) дозволяють точно регулювати багатокутний рух у кожному з’єднанні. Внаслідок цього підвіска залишається жорсткою при прискоренні, але може амортизувати нерівності. Вона краще справляється з різними умовами водіння, роблячи ваш хот-род безпечнішим і комфортнішим, не жертвуючи агресивним зовнішнім виглядом.
Часті питання про автомобільну підвіску
Як підвіска впливає на мій автомобіль?
Основна функція підвіски – підтримувати зчеплення між шинами та дорожнім покриттям. Вона стабілізує автомобіль при поворотах, гасить ударні навантаження та забезпечує комфорт пасажирів.
Які основні компоненти входять до підвіски автомобіля?
Підвіска інтегрована в шасі і включає:
* Рама: Несучий елемент, який підтримує двигун, кузов та підвіску.
* Підвіска: Компонент, який підтримує вагу, поглинає удари та зберігає контакт шин з дорогою.
* ** Рульове управління: ** Механізм, що дозволяє водієві керувати автомобілем.
* Шини та колеса: Єдина точка контакту з дорогою, що забезпечує необхідне зчеплення.
Як довго служить підвіска автомобіля?
Більшість систем підвіски потребує обслуговування приблизно кожні 50 000 миль, включаючи заміну амортизаторів та стійок.
Що викликає проблеми з підвіскою?
У системах багато частин, що рухаються, тому відмови можуть відбуватися в будь-якому місці. Найчастішою причиною є сильний удар, спричинений ямами, поліцейськими, що лежать, та іншими перешкодами на дорозі.
Як дізнатися, чи пошкоджена моя підвіска?
Зверніть увагу на такі ознаки, як відведення автомобіля у бік при поворотах, жорстку їзду, при якій відчувається кожна нерівність, та ривки при гальмуванні.
