Як манекени для краш-тестів рятують життя: правда про дані Hybrid III
Справжні манекени для краш-тестів це не просто реквізит для соціальних рекламних роликів або джерело назви для панк-групи. Вони непомічені герої автомобільної індустрії. Без них сучасні автомобілі були б ще небезпечнішими. Так, рівень смертності знижується. Так, сучасні транспортні засоби безпечніші, ніж будь-коли раніше. Однак аварії на дорогах залишаються провідною причиною загибелі та травматизму у Сполучених Штатах. Наше постійне покращення показників зумовлене суворими та всебічніми протоколами тестування.
Інститут страхування безпеки на шосе (IIHS) та інші агентства використовують цих синтетичних людей для збору даних, які жодна реальна людина не змогла б зафіксувати, виживши при цьому. Так працює наука, починаючи з людської моделі у центрі всього процесу.
Стандарт Hybrid III
У всі фронтальні краш-тести використовують і той ж стандарт — манекен Hybrid III. Ця однаковість є непорушною. Якщо ви порівнюєте моделі 2024 і 2025 років, дані можна порівняти безпосередньо («яблука з яблуками»).
Ці манекени розроблені так, щоб із вражаючою точністю імітувати фізіологію людини. Візьмемо, наприклад, хребет. Це не просто пластикова палиця. Він складається з металевих пластин, що чергуються, і гумових прокладок. Така конструкція дозволяє манекену згинатися та реагувати на ударні навантаження так само, як справжній хребет.
Розмір і процентиль
Можливо, ви ставите питання, який тип статури слід тестувати. Манекени сортуються за відсотковими групами та статтю. Найбільш поширеним є манекен чоловіка 50-го процентиля. Він представляє чоловіка середньої статури, який вищий за половину чоловічого населення і нижче за іншу половину.
Важливими є і певні деталі. Типовий манекен важить 170 фунтів (77 кг) та має зріст 70 дюймів (1,78 м). Хоча існують інші заходи, які враховують варіації у популяції, 50-й процентиль залишається основою більшості нормативних оцінок.
Внутрішня інструментація
Цінність манекена для краш-тесту не в зовнішньому вигляді. Вона – усередині. Hybrid III оснащений трьома типами датчиків, які призначені для вимірювання сили зіткнення.
- Акселерометр
- Датчик навантаження
- Датчик руху
Чому важливі дані про прискорення
Акселерометри є основою прогнозування травм. Вони вимірюють прискорення у певному напрямку. Чому це важливо? Тому що травма зазвичай залежить від швидкості швидкості зміни швидкості, а не від самої швидкості.
Уявіть різницю між ударом об цегляну стіну та ударом об подушку. Коли голова ударяється об стіну, швидкість міняється миттєво. Сила впливу величезна. Якщо ж голова ударяється об подушку, матеріал стискається, і голова поступово сповільнюється. Найменше прискорення. Найменше травм.
Hybrid III фіксує ці аспекти. Він має не один акселерометр. Вони розташовані по всьому тілу.
- Всередині голови (вимірюють рухи вперед/назад, вгору/вниз, вліво/вправо)
- На грудях
- Всередині тазу
- На ногах
Ця розподілена мережа дозволяє інженерам точно визначити, яка частина тіла приймає він основний удар. Хаотична подія, що відбувається за частки секунди, перетворюється на потоки даних. На основі цієї інформації ми створюємо автомобілі, які не вбивають людей.
Інтерпретація імпульсу удару

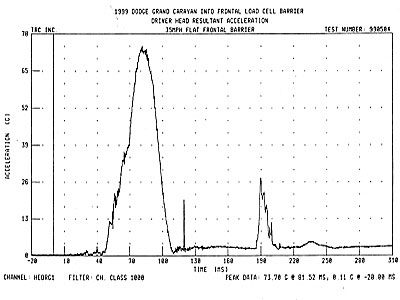

Зубчаста лінія на графіці – це не просто галас. Вона відображає прискорення голови водія під час лобового зіткнення на швидкості 35 миль/год (56,3 км/год). Її значення ніколи не залишається стабільним. Воно різко зростає та падає. Ці коливання точно відбивають уповільнення голови. Піки виникають, коли голова вдаряється об твердий об’єкт. Найчастіше це сама конструкція автомобіля. У деяких випадках спрацьовує подушка безпеки та пом’якшує удар.
Далі історія продовжується всередині краш-тесту манекена. Углиб тіла вбудовані датчики навантаження. Вони вимірюють силу. Точніше, вони кількісно визначають напругу у різних частинах тіла. Дані не брешуть. Вони показують, куди саме йде енергія.
Як датчики сили на стегнах і грудні датчики передбачають травми при зіткненні

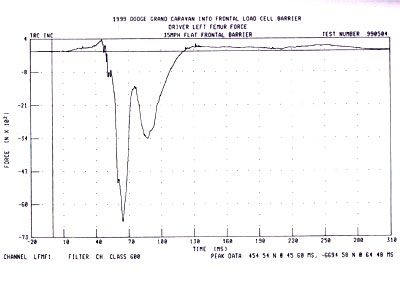

Дані на діаграмі NHTSA розповідають похмуру історію. Відстежуйте силу, що впливає на стегнову кістку водія при лобовому зіткненні на швидкості 35 миль на годину. Тут йдеться про ньютони, а не про абстрактні числа. Пікові навантаження – це чіткі межі. Коли сили перевищують структурні межі кістки, ймовірність перелому значно зростає.

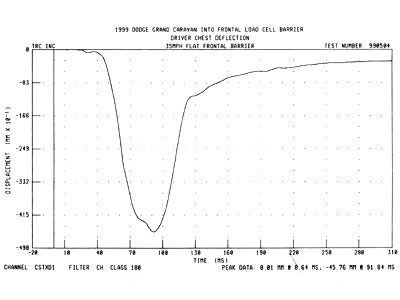

Чому важлива деформація грудної клітки
Якщо ноги зазнають атаки, організму потрібна власна система контролю. У грудну клітину манекена вбудовано датчик руху. Їхнє завдання просте, але важливе. Їхня мета — виміряти дефлексію (відхилення).
Якщо при зіткненні рульове колесо або панель приладів вдавлюються в салон, грудна клітка стискається. Ці датчики точно фіксують, наскільки зменшується об’єм грудної порожнини. Це не просто питання зручності. Це дозволяє передбачити внутрішні ушкодження серця та легень.
Реальний вплив
Можливо, ви ставите питання, чому нас хвилюють переломи манекенів і стиск грудної клітки. Тому що ці показники є основними індикаторами, які контролюючі органи використовують із оцінки безпеки автомобілів. Нижча крива сили на стегні означає кращий простір для ніг або ефективнішу зону деформації. Найменша деформованість грудної клітки безпосередньо вказує на зниження ризику травм життєво важливих органів.
На графіку показані піки. Датчик фіксує тиск. Разом вони можуть розповісти нам, чи автомобіль витримав аварію, не вбивши пасажирів.
Розбір наслідків
На знімку вище зафіксовано деформацію грудної клітки водія при фронтальному зіткненні на швидкості 35 миль/год. У цьому сценарії аварії грудна клітка стиснулася приблизно на 2 дюйми (46 мм). Це надзвичайно боляче. Проте ймовірність виживання висока. Це не смертельний випадок.
Погляньмо на реальний краш-тест.
Протокол NHTSA
Національне управління безпеки руху на автотранспорті (NHTSA) проводить два основні краш-тести в рамках своєї нової програми оцінки автомобілів.
Фронтальне зіткнення на швидкості 35 миль/год
Автомобіль врізався лоб у лоб у жорстку бетонну огорожу на швидкості 35 миль/год (56 км/год). Це відбиває лобове зіткнення двох автомобілів однакової маси, кожен із яких рухається зі швидкістю 35 миль/ч.
Бічний удар (Sitta) на швидкості 35 миль/год
На бік випробувального автомобіля наїхав сани масою 3015 фунтів (1368 кг) з «бампером», що деформується. Колеса саней встановлені під кутом. Це моделює ситуацію, коли автомобіль, що перетинає перехрестя, стикається з автомобілем, що проїхав на червоне світло. Фактична швидкість саней становить 38,5 миль/год. Однак слід враховувати кут нахилу коліс. З урахуванням цього параметра це еквівалентно бічному удару на швидкості 35 миль/год.
Розшифровка слідів фарби на манекенах для краш-тестів
Більшість людей вважають манекени для краш-тестів просто німими манекенами, але їхнє фарбування розповідає набагато детальнішу історію, ніж просто показання датчиків. Перед ударом автомобіля об перешкоду інженери наносять на певні області манекена фарбу різних кольорів. Це не косметична процедура. Це криміналістична карта ударів.
Логіка проста. Різні кольори виділяють частини тіла, які з найбільшою ймовірністю вдаряться у внутрішні елементи автомобіля при різкому гальмуванні. Поступово покриття не спостерігається. Натомість дослідники використовують спеціальні кольори для колін, обличчя та черепа. Кожен колір є іншою можливою областю травми.
Сліди фарби є свідченням контакту, що показує, куди саме енергія передається з автомобіля в тіло.

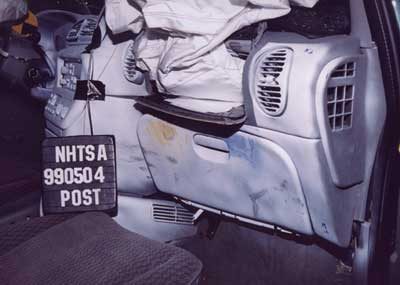

Перегляньте фотографії результатів після тесту. Докази очевидні. В одному випадку синя фарба на обличчі манекена виглядала так, ніби вона потрапила на подушку безпеки, що надувалася. Синій залишок підтверджує прямий контакт обличчя із подушкою. Тим часом червона фарба на лівому коліні виявляє окремий не менш важливий факт. Червона пляма показує, що коліно вдарилося об кермо.
Ця візуальна інформація доповнює електронні датчики вбудовані в манекени. Датчик показує силу удару. Фарба показує місце удару. Разом вони дозволяють інженерам зрозуміти, чи працюють системи утримання так, як очікувалося, чи голова пасажира все ще перебуває надто близько до твердої поверхні.
Це справді простий трюк. Слідкуйте за рухом за допомогою квітів. Синя фарба на обличчі може виглядати як невелика деталь на фотографії, але вона багато говорить про зміщення голови. Червона фарба на колінах оголює ризик прослизання під ремінь та положення педалей. Без цього візуального огляду деякі точки контакту можуть залишитися непоміченими, поки реальна подія не виявить несправність.
Кольорові бризки фарби на манекенах для краш-тестів це не просто декоративний елемент. Це карта силових впливів, що використовується у криміналістиці. Коли датчики на голові манекена фіксують піки прискорення, дослідники порівнюють ці дані з переносами фарби, що залишилися всередині автомобіля.
Кореляція пряма. Сліди фарби точно показують, яка частина тіла вдарила яку поверхню.
Чому це важливо? Тому що певні значення прискорення пов’язані із певними травмами. Знання точної точки контакту дозволяє інженерам перепроектувати конструкцію салону, щоб зменшити ці сили. Мета — не просто вижити в аварії, а запобігти травмі, спричиненій зіткненням.
Цей цикл зворотного зв’язку підвищує безпеку. Кожен тест показує, як майбутні автомобілі захищатимуть пасажирів. Фарба розповідає історію удару. Дані пояснюють ризик. Разом вони створюють безпечніші автомобілі.

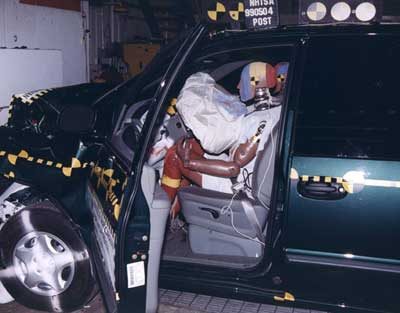

Уважно подивіться на манекен пасажирського сидіння. Його коліна вдарилися об панель приладів і прийняли на себе більшу частину децелерації. Це сильний удар, але подивіться на салон на власні очі. Ніщо не порушило цілісність безпечного осередку від моторного відсіку. Це зроблено навмисно. Більшість виробників кріплять двигун так, що при фронтальному ударі весь силовий агрегат виштовхується з передньої частини автомобіля вниз і назад, щоб він прослизав під пасажирським відсіком, а не пробивав перегородку.
Перевірка реалістичності при швидкості 35 миль/год
Тепер переходимо до переднього краш-тесту на швидкості 35 миль/год. Йдеться не просто про швидкість. Це про фізику реальних дорожніх зіткнень.
Підготовка автомобіля до тестування

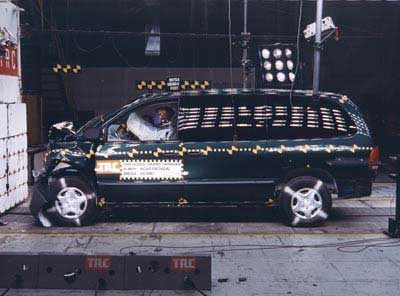

Фургон був зафіксований на місці перед тим, як було опущено ударний молот. Манекени були розміщені та закріплені, а датчики відкалібровані з точністю до мілісекунди. Автомобіль підключений до системи збору даних, яка записує кожне значення навантаження (g-force) та деформацій.
Важливо, щоб автомобіль був порожнім. Додається баласт, що імітує повністю завантажений транспортний засіб. Це забезпечує відповідність ваги та її розподілу реальному автомобілю з пасажирами та вантажем. Датчик швидкості встановлений зовні і спрацьовує у той момент, коли передній бампер стосується бар’єра. Точність має вирішальне значення.
За кадром фронтального краш-тесту NHTSA

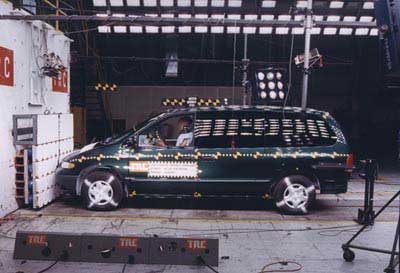

Знімальний майданчик нагадує високотехнологічну декорацію із фільму. Сцену заповнювали п’ятнадцять високошвидкісних камер, що фіксують кожен момент зіткнення, що насувається. Деякі об’єктиви приховані під автомобілем і спрямовані вгору, щоб відобразити деталі, які зазвичай недоступні для спостереження. Камери працюють зі швидкістю 1000 кадрів за секунду. Така швидкість необхідна, оскільки вся подія триває менше, ніж мить моргання.
Коли камери налаштовані, автомобіль від’їжджає від перешкод. Техніки проводять фінальну перевірку. Далі включається лебідка. Закріплена на рейках, вона з безжальною точністю тягне автомобіль біговою доріжкою. Цільова швидкість – фіксовані 35 миль на годину.

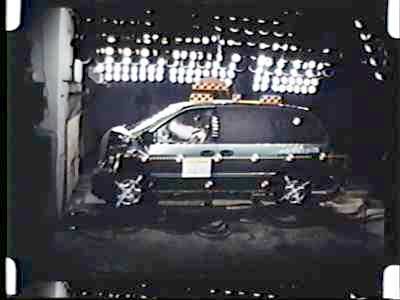

Зіткнення відбувається з великою силою, але триває недовго. Бамперу знадобилося лише близько 0,1 секунди, щоб повністю зупинитися після удару об перешкоду.
Наслідки зіткнення
Коли пилюка осяде, дані заговорять самі за себе. У ході цього фронтального краш-тесту автомобіль отримав чотири зірки для обох пасажирів. Це не ідеальний результат, але цілком надійний. Камери вже виконали свою роботу та зафіксували деформацію кузова та рух манекенів усередині. Числові дані проаналізовано пізніше, але візуальні докази очевидні відразу. Можна точно побачити, як витримала конструкція.
Чому зона деформації важлива при краш-тестах

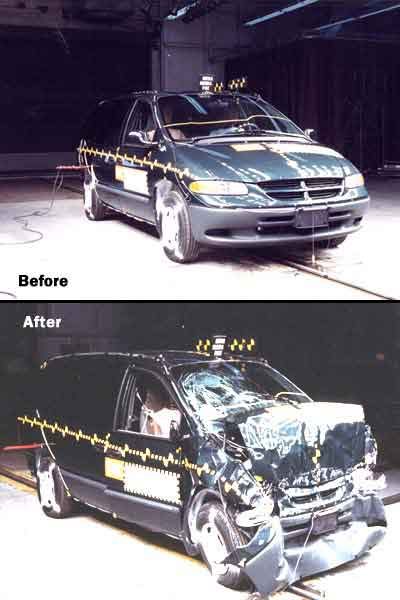

Фотографії фронтального удару NHTSA демонструють стан автомобіля до та після тесту. Перший знімок показує чистий автомобіль. Знімок після тесту – це розбита машина. Вся передня частина вм’ята всередину. Цей збиток є навмисним. Це не вказує на низьку якість конструкції. Це сплановане рішення.
Коли автомобіль стикається з перешкодою, він має кінетичну енергію. Ця енергія має кудись подітися. Якщо вона не розсіюється за рахунок деформації, вона передасться до салону автомобіля. Вона вдарить по пасажирах. Передня конструкція спроектована так, щоби складатися. Вона змінюється контрольованим чином. Цей процес поглинає чинність. Уповільнює автомобіль на більшій відстані. Раптова зупинка може призвести до смертельних травм. Контрольований стиск захищає комірку виживання.
Мета – не зберегти вигляд автомобіля як нового. Мета – зберегти життя пасажирам. Метал гнеться. Каркас складається. Блок двигуна йде у моторний відсік. Все це виграє час. Кожна мілісекунда має значення. Ці мілісекунди створюються з допомогою зони деформації. Це фізика. Це не брак. Це особливість.
Механізм подолання наслідків
Передню частину автомобіля-фургона було зруйновано. Йдеться про руйнування конструкції аж до передньої осі. Колеса втиснуті назад у простір салону. Внаслідок удару кузов автомобіля скоротився загалом на 23 дюйми (58 сантиметрів).
Розуміння фізики удару
Ідеальний конфлікт – той, який ніколи не відбувається. Але припустимо, ви опинилися у центрі катастрофи. Як максимізувати свої шанси виживання? Все зводиться до кінетичної енергії.
Під час руху зі швидкістю 56 км/год ваше тіло передає певну кількість кінетичної енергії. Коли рух зупиняється, ця енергія повертається нанівець. Ціль полягає в тому, щоб вивільняти енергію повільно і рівномірно. Різке уповільнення може призвести до переломів. Плавне уповільнення їх запобігає.
Система безпеки автомобіля діє як буфер між кінетичною енергією та жорстким інтер’єром машини.
Як працюють ремені безпеки та подушки безпеки разом
Все починається з переднатяжників та обмежувачів зусилля. Вони спрацьовують відразу після аварії, задовго до надування подушки безпеки. Переднатягувачі прибирають слабину ременя. Вони щільно притискають вас до сидіння.
Ви рухаєтеся вперед, у ремінь. Ремінь поглинає частину енергії. Потім набуває чинності обмежувач. Це запобігає проникненню ременя в груди та ребра з летальною силою.
Через кілька мілісекунд надується подушка безпеки. Вона приймає на себе голову і тулуб, запобігаючи удару об рульове колесо або приладову панель. Система працює послідовно: спочатку ремінь, потім подушка.
Якщо ви не використовуєте ремінь, ви втрачаєте перший етап захисту. Ви стаєте снарядом. Удар від надутої подушки безпеки на високій швидкості за відсутності ременів може призвести до серйозних травм.
Розквіт інтелектуальних подушок безпеки
Подушки безпеки тепер є скрізь. Колінні подушки. Бічні шторки. Встановлені на даху. Вони запобігають ударам об тверді поверхні. Але інженери вимагають більш інтелектуального спрацьовування.
На сцену виходить інтелектуальна подушка безпеки.
Ці системи не використовують стратегію надування «для всіх однакову». Вони регулюють швидкість та тиск на основі трьох факторів:
1. Маса пасажира.
2. Положення сидіння.
3. Інтенсивність удару.
Старі подушки безпеки можуть завдавати травм маленьким дорослим і дітям. Нова технологія спрямована на усунення цього ризику. Вона розроблена для підвищення ефективності та зниження ймовірності ушкоджень при спрацьовуванні.
Зміни в нормативних вимогах та майбутні технології
Це не просто декоративна функція. Національне управління безпеки руху на транспорті США (NHTSA) наполягає на запровадженні. Ця технологія передбачена стандартом №208 Федеральних стандартів безпеки автотранспортних засобів.
У виробників було встановлено термін. До 1 вересня 2005 року всі автомобілі 2006 модельного року, що продаються в США, мали оснащуватися цими передовими системами фронтальних подушок безпеки. Це значний крок уперед у галузі нормативного контролю.
У майбутньому ремені безпеки також стануть «розумними». Ремені нового покоління визначають вагу та становище пасажира. Вони в реальному часі регулюють натяг та обмеження зусилля. Як і подушки безпеки, вони адаптуються до людей, що знаходяться у автомобілі.
Автомобільні виробники створюють безпечніші машини, тому що споживачі хочуть безпеки. Паттерни покупок це відбивають. Результати краш-тестів це сувора, але ефективна статистика. Це означає менше пошкоджень. Менше за смерті.
Технології змінюють геометрію виживання. Чи зможе вона зупинити наступну руйнацію на 23 дюйми, покаже час.
Відповідність переднім подушкам безпеки просунутого рівня
NHTSA зобов’язала ці конкретні моделі відповідати стандартам сертифікації передніх подушок безпеки просунутого рівня не пізніше 1 вересня 2004 року. Якщо ви розглядаєте старий автомобіль цього періоду, перевірте, чи потрапляє він у ці сертифіковані групи.
- BMW: 525i, 530i, 545i, 645Ci (купе та кабріолет), X3 (2.5i та 3.0i), Z4 родстер (2.5i та 3.0i)
- Chrysler/Dodge: Durango
- Ford: Escape, F-150, Taurus/Sable
- General Motors (Cadillac): Escalade, Escalade EXT, Escalade ESV
- General Motors (Chevrolet): Avalanche, Silverado, Suburban, Tahoe
- General Motors (GMC): Sierra, Yukon, Yukon XL, Yukon Denali, Yukon XL Denali
- Honda/Acura: Accord, Odyssey, MDX
- Hyundai/Kia: Elantra, LD (ймовірно, друкарська помилка в джерелі для конкретної моделі, але вказано як LD)
- Jaguar: S-TYPE, XJ, X-TYPE
- Mazda: 3, Tribute, MPV
- Mitsubishi: Galant
- Nissan: Pathfinder Armada, Quest, Titan (King Cab та Crew Cab)
- Subaru: Legacy, Outback
- Suzuki: Grand Vitara XL-7
- Toyota/Lexus: Camry, Highlander, RX330, ES330
- Volkswagen: New Beetle, New Beetle Convertible
Джерело: Національне управління безпеки руху на автотранспорті (NHTSA)
Як насправді працюють рейтинги безпеки автомобілів
Автомобілі стали безпечнішими. Безпека є перевагою, що продає. Люди купують безпечніші автомобілі. NHTSA проводить краш-тести автомобілів підвищення стандартів. Виробники також проводять краш-тести. Вони мають підтвердити відповідність Федеральним стандартам безпеки автотранспортних засобів (FMVSS). Ці правила охоплюють яскравість покажчиків повороту та поведінку при зіткненні. Якщо NHTSA купує автомобіль у дилера та проводить краш-тест на швидкості 30 миль/год, він має пройти тест. Виробники проводять краш-тести від 60 до 100 автомобілів, щоб переконатися, що всі комбінації двигунів та трансмісій проходять перевірку.
Відмови рідкісні. Тому NHTSA створила програму оцінки нових автомобілів (NCAP). Ця програма надає цінні дані споживачам. Вона проводить краш-тести автомобілів на швидкості 35 миль/год (56 км/год). Тестуються лобові та бічні зіткнення. Транспортні засоби оцінюються з урахуванням ймовірності отримання травм. Перевірте ці рейтинги онлайн, перш ніж купити новий автомобіль.
Визначення серйозної травми
Наскільки можливо, що ви отримаєте серйозну травму? Дослідники використовують Масштаб скорочених травм (AIS) для класифікації травм. У посібнику описані поширені травми при зіткненнях. Кожна травма отримує ранг.
- 1: Невеликі порізи та синці
- 3: Серйозна травма, яка потребує негайного лікування. Може загрожувати життю.
- 6: Смертельний результат
Система зіркових рейтингів
Система рейтингів NHTSA полегшує дані про безпеку. Вона допомагає споживачам зрозуміти ризик травм. Рейтинг залежить від найгіршого показника за трьома критеріями при лобових зіткненнях.
Критерії лобового зіткнення:
- Критерій травми голови (HIC)
- Уповільнення грудної клітки
- Навантаження на стегнову кістку
П’ятизірковий рейтинг вимагає, щоб усі три критерії показували ймовірність тяжкої травми менше ніж 10 відсотків. Рейтинги застосовуються до пасажирів переднього сидіння як при лобових, так і бічних зіткненнях.
Зоряні рейтинги лобового зіткнення:
- 5 зірок: Ймовірність серйозної травми 10% або нижче
- 4 зірки: Ймовірність серйозної травми від 11% до 20%
- 3 зірки: Ймовірність серйозної травми від 21% до 35%
- 2 зірки: Ймовірність серйозної травми від 36% до 45%
- 1 зірка: Ймовірність серйозної травми 46% або вище
Бічні зіткнення використовують два критерії.
Критерії бічного зіткнення:
- Індекс травми грудної клітки (TTI)
- Бічне прискорення тазу (LPA)
П’ятизірковий рейтинг бокового зіткнення вимагає, щоб обидва критерії вказували на ймовірність серйозної травми менше 5 відсотків.
Зоряні рейтинги бокового зіткнення:
- 5 зірок: Ймовірність серйозної травми 5% або нижче
- 4 зірки: Ймовірність серйозної травми від 6% до 10%
- 3 зірки: Ймовірність серйозної травми від 11% до 20%
- 2 зірки: Ймовірність серйозної травми від 21% до 25%
- 1 зірка: Ймовірність серйозної травми 26% або вище
