Як автомобільні радіатори охолоджують двигуни і чому теплообмінники важливі
Давайте будемо чесні. Більшість водіїв замислюються про систему охолодження лише тоді, коли стрілка вказівника температури заходить у червону зону. І це проблема. Радіатор – це не просто алюмінієва деталь на передньому бампері; це серце системи терморегулювання двигуна внутрішнього згоряння. Без нього ваш двигун буквально звариться зсередини за лічені хвилини.
Навіщо автомобілю потрібен радіатор?
У ранніх автомобілях не використовувалася рідинна рідина, що охолоджує. Вони мали повітряне охолодження та використовували ребра та потік повітря для розсіювання тепла. Але в міру того, як інженери вимагали більшої продуктивності і більш компактного розміщення двигуна в моторному відсіку, повітряне охолодження досягло своїх меж. Воно не витримувало теплових навантажень. Рішенням стала система рідинного охолодження із радіатором у центрі.
Що робить радіатор? Він діє як потужний теплообмінник.
Гаряча рідина, що охолоджує, залишає блок циліндрів і забирає з собою надлишкове тепло від процесів згоряння і тертя. Ця рідина надходить у серцевину радіатора. Усередині тепло передається від рідини до металевих трубок і ребер, а потім розсіюється в потоці повітря, що проходить повз. Результат? Охолодна рідина повертається в двигун, готова поглинути нове тепло. Проста фізика, але критично важлива конструкція.
Радіатор – це не просто порожня коробка. У ньому є кришка радіатора — клапан, який підтримує тиск у системі, підвищуючи температуру кипіння рідини, що охолоджує. З обох боків розташовані розширювальні бачки для зберігання рідини та прийому надлишків. А у трубках часто зустрічаються турбулізатори.
Ці невеликі внутрішні пристрої перемішують рідину, що охолоджує. Навіщо? Тому що застояна рідина охолоджує неефективно. Створюючи турбулентність, турбулізатори змішують гаряче ядро рідини з рідиною, що контактує зі стінками трубки. Це забезпечує рівномірне охолодження по всьому потоку. Жодних локальних перегрівів. Лише рівномірний теплообмін.
Що таке теплообмінник?
Якщо радіатор є теплообмінником, то що таке теплообмінник загалом? Це будь-який пристрій, який передає тепло від одного середовища до іншого без їхнього змішування. В автомобілях таким середовищем зазвичай є рідинна рідина, що охолоджує, яка передає тепло повітрю.
Теплообмінники можна побачити усюди. Охолодні елементи використовуються в електроніці – тонкі металеві ребра, що розсіюють тепло від процесорів. У двигунах мотоциклів з повітряним охолодженням такі ж ребра оперізують головку блоку циліндрів поблизу камер згоряння. Принцип той самий: контакт із повітрям через велику площу поверхні дозволяє теплу йти.
Але повітряне охолодження має свої межі. Йому потрібна адекватна циркуляція повітря. На низьких швидкостях чи пробках природний потік повітря слабшає. Саме тому є вентилятори. Вони примусово проганяють повітря через ребра чи радіатор, регулюючи температуру, коли автомобіль рухається недостатньо швидко.
Різниця між двигунами з повітряним та рідинним охолодженням
Двигуни із повітряним охолодженням повністю залежать від зовнішнього потоку повітря. Класичним прикладом служить Porsche 911. Вони працюють, але мають труднощі на холостому ходу або під великим навантаженням. Температура швидко зростає.
Двигуни з рідинним охолодженням використовують замкнутий контур. Радіатор перебирає відвід тепла. Охолодна рідина поглинає тепло, транспортує його і знову віддає. Це складніша система, але й точніша. Можна точно контролювати робочу температуру двигуна. Це означає кращу ефективність, менші викиди та більшу потужність.
Яка система краща? Це залежить від сфери застосування. Для простоти та економії ваги повітряне охолодження виправдане. Коли йдеться про продуктивність та надійність сучасних автомобілів, перемагає рідинне охолодження. Радіатор це не предмет для дискусій.
Блоки з повітряним охолодженням дешево вироблятимуть, але вони просто не можуть відводити тепло досить швидко для сучасних високопродуктивних двигунів. Саме тому ви знайдете системи із рідинним охолодженням майже у всіх сучасних автомобілях. Це замкнутий контур, що включає радіатор, рідину, що охолоджує, і водяний насос, який примусово прокачує гарячу рідину по шлангах і трубках.
Сам радіатор — це складний радіатор охолодження (тепловідведення). Усередині сотні тонких ребер збільшують площу поверхні. Гаряча рідина, що охолоджує, надходить в напірний бак і проходить через ці ребра. Охолоджувальні вентилятори потім обдувають повітрям, знижуючи температуру рідини перед тим, як вона знову повернеться в двигун.
Чому важливий рівень охолоджуючої рідини
Ваш двигун працює за високої температури. Він має так працювати. Але якщо температура різко зростає або рівень рідини, що охолоджує, падає, ситуація швидко погіршується. Катастрофічна відмова – це не питання «якщо», а питання «коли».
Кожен компонент – радіатор, шланги, трубки, насос і розширювальний бачок – має бути у справному стані. Одна погана прокладка або мікротріщина достатньо, щоб обмежити потік. Обмежений потік означає накопичення тепла. Накопичення тепла призводить до деформації, прогоряння прокладок або заклинювання двигуна. Не можна просто ігнорувати графік технічного обслуговування.
Водяний насос: критична точка відмови
Водяний насос є другою за важливістю частиною системи охолодження після радіатора. І це також поширене місце відмови.
Насос, що приводиться в рух ременем або ланцюгом ГРМ, підтримує рух охолоджуючої рідини з постійною швидкістю. Оскільки він працює щоразу, коли працює двигун, він зношується. Зрештою підшипники виходять з ладу або ущільнення починають протікати. Несправний насос може обмежити потік, що призведе до перегріву, або може вилити рідину, що охолоджує, на вашу під’їзну доріжку.
Не чекайте, поки стрілка вказівника температури досягне червоної зони. Перевіряйте його під час регулярного обслуговування. Якщо ви бачите підтікання або чуєте скрегіт, замініть його негайно.

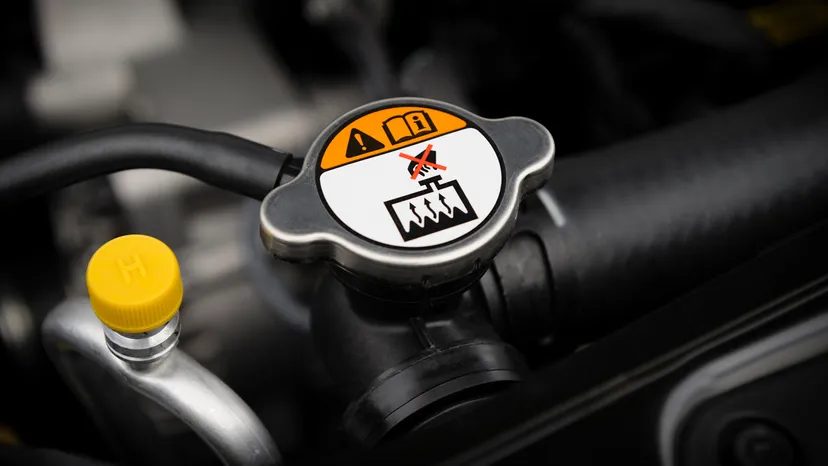

Як працює кришка радіатора
Охолодна рідина розширюється при нагріванні. У замкнутій системі це розширення створює тиск. У міру циркуляції рідини через радіатор тиск у цьому замкнутому просторі ще більше зростає.
Тут набуває чинності кришка радіатора — технічно це клапан тиску. Більшість із них налаштовані на відкриття при тиску 15 фунтів на квадратний дюйм (psi).
Як тільки внутрішній тиск перевищує 15 psi, клапан відкривається. Тепло виходить, а надлишкова рідина, що охолоджує, виштовхується в розширювальні бачки з боків.
Коли двигун остигає, у системі створюється вакуум. Цей вакуум всмоктує рідину, що охолоджує, назад з розширювальних бачків в насос. Це простий елегантний цикл. Жодної магії. Лише фізика.
Вторинні контури охолодження
Автоматичні коробки також виділяють тепло. Тому в багатьох радіаторах убудований вбудований охолоджувач трансмісії. Уявіть собі радіатор усередині радіатора.
Гаряча рідина автоматичної коробки проходить через невеликий теплообмінник, вбудований в основний радіатор. Охолоджуюча рідина поглинає тепло трансмісії, охолоджуючи олію та одночасно нагріваючись сама. Потім вентилятори основного радіатора розсіюють це передане тепло повітря.
Системи кондиціювання додають ще один шар. Вони використовують окремий, менший за розміром конденсатор (який у розмовній мові часто називають радіатором) та рідкий холодоагент для відведення тепла з вашого салону. Три різних контури охолодження, що працюють узгоджено.
Часті питання про радіатори
Скільки коштує заміна кришки радіатора?
Зазвичай близько 10 доларів. Це одна з тих дешевих деталей, яку варто перевірити, якщо у вас двигун перегрівається.
Що таке клапан тиску?
Це клапан, налаштований на скидання тиску за певної межі. Без нього ваша система вибухне чи потече.
Який PSI у клапана тиску?
Більшість стандартних кришок розраховано на 15 psi. Деякі спортивні автомобілі використовують більш високі значення, але 15 psi є галузевим стандартом.
Чи всі кришки радіатора одного розміру?
Ні. Вони різняться залежно від автомобіля. Вам потрібна кришка правильного розміру та номінального тиску для вашого конкретного радіатора.
Як часто потрібно міняти кришку радіатора?
В ідеалі, вам не потрібно її міняти, якщо вона не вийшла з ладу. Вони служать дуже довго. Але перевіряйте ущільнення та тиск пружини під час планових оглядів. Зношена кришка не може утримувати тиск, що призводить до кипіння рідини, що охолоджує.
